海西大电流发生器 说明1.按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责的人员在场指导。2.接上电源线，打开电源开关，电源指示灯亮。如果不在零位，系统将自动回到零位。3.启动后，主接触器吸合，调压器自动调整，直到显示电流达到或接近目标电流。4.当电流升至设定值时，计时器会自动计时，达到设定时间，系统会报警并自动下降，直到调压器回到零位。5.试验过程中若需要停止或出现异常现象，按一下“急停”键，系统将自动归零，并切断输出。6.试验过程中，如发生异常或过电流时，系统将启动保护，直接切断输出，调压器自动回零。七、使用条件环境温度：-10--40℃海拔高度：＜1000M相对湿度：＜85％使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。八、简要的故障排除故障现象 原因分析 排除方法 备注开机无任何显示 1)电源未接通 接通电源 更换保险管应更换同型号保险管不能用其它型号代替2)设备内部保险管未安装好或开路 重新安装保险管或更换保险管 输出电压达不到额定值 1)输入电压不相符 按上的电压 2）显示上有无电流指示 是否显示值大于整定值 无电流指示 1)设备内部插件松动 检查设备，排除故障 2)试验回路有开路故障 检查试验回路排除开路故障 九、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流380V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。

海西大电流发生器.注意事项1．电源插座内置保险，如果保险熔断可将保险盒向上拔出更换保险。2．为了保证，在使用之前，设备务必接地，调压器务必置于零位。3．设备应置于干燥清洁厂所使用，且日常做好设备的维修保养。4．请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之列。5．为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。八、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。■贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。九、售后服务本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

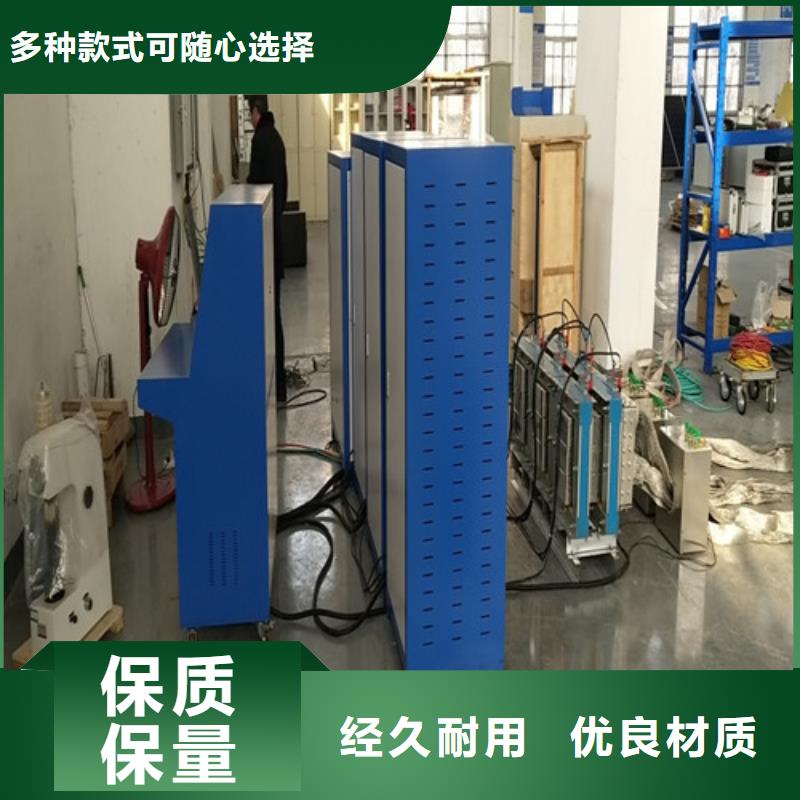

<海西>天正华意电气设备有限公司 海西大电流温升试验系统厂家定制 <海西>天正华意电气设备有限公司

海西大电流发生器注意事项（1）为了操作人员及仪器的，确保仪器接地良好。（2）试验准备时接好地线，工作完毕时，拆除接地线。（3）接入仪器的电源要求能承受30A电流冲击。（4）仪器与试品连接时注意检查各个接线是否错误以免因接线错误造成设备损坏。（5）设定过流保护的电流值应不超过仪器额定输出电流值。（6）在通电情况下，不得插拔任何接线。七、运输与保养1.运输本产品运输时必须进行包装，包装箱应用木箱，包装箱内应垫有泡沫等防震层。包装好的产品，应能经公路、铁路、航空运输。运输过程中不得置于露天车箱，仓库应注意防雨、防尘、防机械损伤。2.储存仪器应储存在环境温度-20℃～60℃，相对湿度不超过85％，通风，无腐蚀性气体的室内。放置时不应紧靠地面和墙壁。3.防潮在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（约二小时），以使潮气散发，保护电子元器件。海西大电流发生器操作说明1.页面说明1）、进入系统2）、主菜单3)、参数设置5）、电流曲线查询：2.参数设置自动方式下根据所需要的电流和时间整定值设定数值大小，采样设置包含数据记录时间和曲线取样时间，根据需求设置采样间隔时间。3.输出时间根据实验要求设置大电流的输出时间，时间到时仪器自动停止电流输出4.过流保护根据计时触发电流的大小来设定电流保护值，计时触发电流值的1.1倍即为电流保护的动作值 。

海西大电流发生器主要功能特点：1）内置高配置工控机，采用可编程控制器西门子S720PLC作为中心处理器，对交流信号进行实时扫描实现监测和闭环控制，并设计密码设置管理，只有获得相应操作权限的人员，才能进行某些功能的操作。2）进口PC机17英寸真彩大液晶触摸工业平板电脑操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，傻瓜式操作，快捷、简单、方便3）本仪器测试方法有全自动测试与手动测试两种方法，只需设置简单的试验电流与时间即可。带有自动稳流系统，配有4个USB口，轻松外挂U盘、打印机等多种设备。并可可以通过鼠标接口直接操作。提供RS232和RS485两种通讯接口选择，可与后台计算机连接，通过RS232接口可以直接与电脑PC机通讯，可以打印曲线，提供电脑通讯软件；实现数据分析和温度曲线打印；4）只需设置好目标电流即可，无需人工监控，仅需设定测试、电流和步长，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率也可工作结束后把数据读到电脑上查看即可。5）有超过限定值自动报警功能具有可靠的过热、过流、过压及短路自我保护功能。

<海西>天正华意电气设备有限公司 海西大电流温升试验系统厂家定制 <海西>天正华意电气设备有限公司

海西大电流发生器 电动柱式调压器简介引进丹麦专有技术、专有设备生产的柱式调压器，采用原装进口碳轮电刷在圆柱式线圈的磨光轨道上滚动，平滑无级的调节输出电压，构成柱式调压器。特殊设计的柱式调压器及补偿变压器与无触点控制器闭环组成柱式稳压器。性能指标达到德国VDE552标准。该类产品波形不失真，反应时间快，电刷无火花、耐磨损、使用寿命10年以上，稳压精度±1-5％可调，使用于感性、阻性、容性各种负荷，效率98.5％以上。具有户内、户外、干式自冷、油浸自冷多种型式。可提供无人值守，电梯专用等特种稳压器。输入电压波动范围±15％，±20％二种。。?柱式调压器具有体积小、重量轻、结构紧凑、功能齐全，通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。?????优势特征：?节能低噪：采用优质冷轧硅钢片叠装；全斜接缝；采用特殊处理工艺，有效降低了运行时的震动和噪声；以及计算机优化设计等新材料、新工艺、新技术的引入，使的变压器更加节能、更加宁静。?高可靠性：提高产品质量和可靠性，将是我们不懈的追求。在质保体系及可靠性工程方面进行大量的基础研究，积极进行可靠性认证，进一步提高升压变压器的可靠性和使用寿命。?环保特性：具有耐热性，防潮性，稳定性，化学兼容性，低温性，抗辐射性和性。?全自动温升专用三相大电流发生系统调压部分主体采用调压器（3台）3.2.2 电动柱式调压器技术参数：额定容量：100kVA 相数：单相系统进线380V，三相四线制。输出电压范围：0—430V或 0—250V（无极、平滑、连续调节）调压方式：电动运行方式：长期运行输出电压波形畸变率：＜3 ％（全量程）。空载输出电压小值：不大于额定值的1％输出电压不对称度：≤1％

海西大电流发生器二、1000A全自动交流电流发生器，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路1000A电流输出，16路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人职守测试。、三、主要特点● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 全触屏操作，操作直观、快捷、易上手。● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）； ● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态； ● 试验时间可任意设定，0秒 ~ 48小时● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位； ● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。● 带停止/紧急按钮，可手动复原；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。● 出现过流等故障时，保护即时，准确，可靠； ● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

<海西>天正华意电气设备有限公司 海西大电流温升试验系统厂家定制 <海西>天正华意电气设备有限公司

海西大电流发生器操作界面说明5.1 打开电源总开关，电脑启动显示初始界面如下：1、界面分为两个独立区域，左边为试验电流，即试验输出的三相电流。2、下面的显示红色的电流为设定电流，如果选择自动方式时计算机自动调整输出的电流大小至设定值。3、调压器限位状态，依次为A、B、C三相的上限位及下限位状态指示。4、右边的按钮分别为手动调压方式的单独升降及同升同降。5、自动按钮需合闸后才能有效。6、分闸按钮时调压器自动归零，直至下限位变为红色。7、按设置按钮后显示界面如下：此时为出厂状态，尽量不要随便设置。六、注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.通电前请检查电源电压:交流380V ±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污，应放在平稳及灰尘少的地方有室内无腐蚀性、可爆性气体。6.试验时请确认被测设备已断电，并与其它带电设备断开。7.开机前请检查输出旋钮是否在零位。七、运输、贮存1.运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。2.贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。八、开箱及检查1.开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。2.检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务

海西大电流发生器 继电器一般PLC是可以直接将指令发到控制回路里，但也可能先由继电器中转。打个比方，如果你PLC的输出口带电是24VDC的，但是你的控制回路里画的图 需要PLC供的节点却是220VAC的，那么你就必须在PLC输出口加上一个继电器，即指令发出时 继电器动作，但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。3.1.2.6接线端子这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。如果只是一个单纯的PLC控制柜 基本就是需要这些玩意，如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电，可能你就得要增加空开数量。或者你要PLC接至上位机，可能就需要增加交换机什么的。视情况而定。使用条件：供电电源：DC直流24V，两相交流220v，（-10％，＋15％），50HZ防护等级：IP41或IP20环境条件：环境温度在0℃-55℃，防止太阳光直接照射；空气的相对湿度应小于85％（无凝露）。远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。3.1.3温升试验控制监测系统技术说明3.1.3.1.技术参数3.1.3.1.1、电源：AC220V±10％， 50Hz 。3.1.3.1.2、兼容XP/win7系统，软件界面友好，可同时监测温升试验系统的各项参数，包括调压器输入电压、调压器输出电压、调压器输出电流、升流器输出电流及电流频率等。升流器输出电流的电流测量误差为0.5％，频率测量误差为0.5％。系统具有自动稳流功能，即预先设定相应的输出电流及偏差，温升设备输出值能保持稳定，电流值偏差要求为0~1％。3.1.3.1.3、控制系统分为本地控制和计算机软件控制，可对调压器进行合闸、分闸、紧急分闸操作，并应有电源指示功能；能够控制调压器三相同时升压、降压及每相分别升压、降压，并有相应指示灯显示；能对调压器配备的风机进行开启、停止操作。3.1.3.1.4、设有调压器零位合闸功能；分闸后调压器应自动回零，且调压器不在零位时不能合闸。3.1.3.1.5、抗电磁干扰。3.1.3.1.6、该系统需配备工控机一台。
