海西三相标准功率源 可通过按数字键“6”来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功、无功循环切换；按“9”键进入“交流档位设置”界面，可通过按数字键在“电压档位”栏中输入所需切换的电压档位值，确定后按“OK”键进行档位切换。也可直接按屏幕下方的装置固定电压档位键，进行档位切换；按“0”键进行“三相三线”、“三相四线”循环切换接线方式的状态。所切换的状态在“输出设置”的各项显示栏中显示。可按“·”键旁的空白键（快捷键），直接调节当前相别、档位的电压幅值。可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键以“步进方式”或用“7”键配合“送数”键以“送数方式”（具体操作见5. 3. 1. 2送数操作）设置各相电压幅值。⑵ “交流电流输出设置”与“交流电压输出设置”界面中操作一样。⑶ 在“交流因数输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相总的功率因数调节）的功率因数0.1～0.0001幅值。按数字键“6”（升降切换）来选择升降状态；按“7”键进行相别循环切换；按“8”键进行有功无功循环切换；按“0”键将所设定相别的功率因数，由“L”状态直接切换到“C”状态或由“C”状态直接切换到“L”状态，而因数值不变。所切换的状态在“输出设置”的各项显示栏中显示。可通过按“1～5”（步进量）键配合“6”（升降切换）、“7”（相别切换）键“步进方式”或用“7”键配合“送数方式”设置单相、三相的功率因数幅值。

<海西>天正华意电气设备有限公司

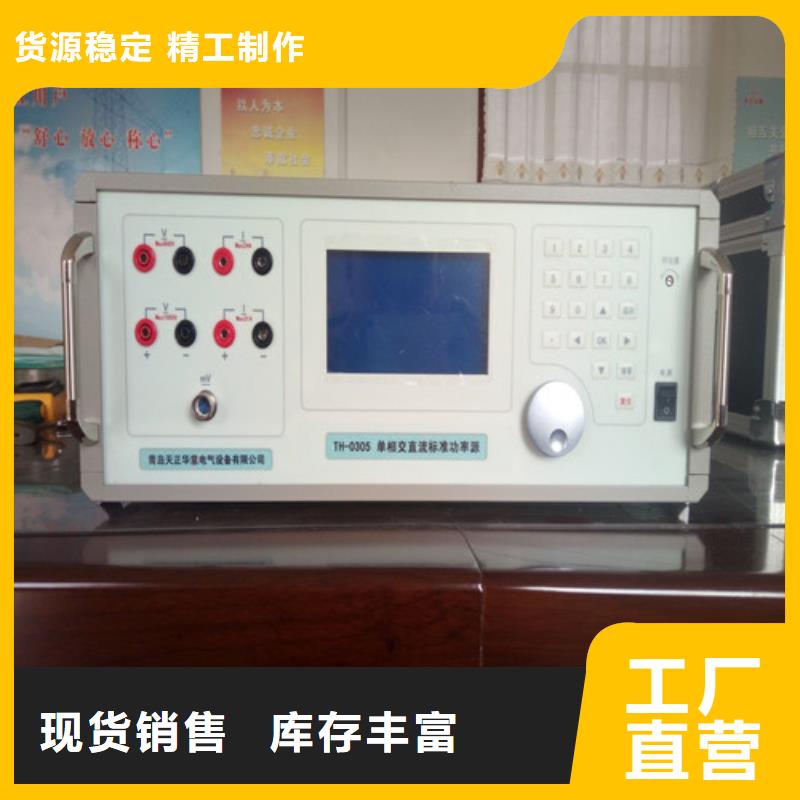

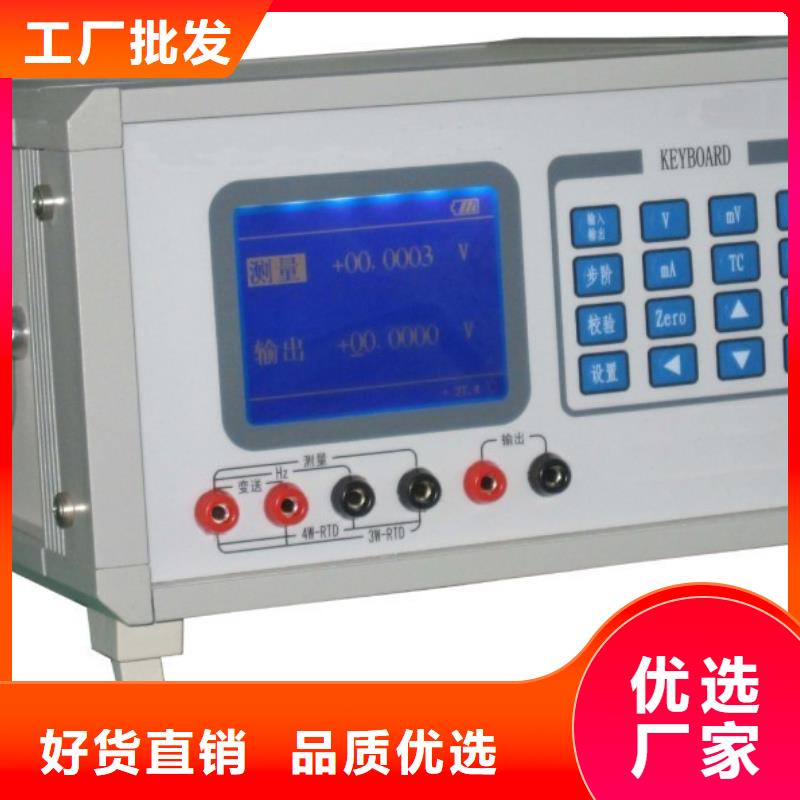

海西三相标准功率源本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS-232接口，能与计算机组成半自动检定系统。软件界面友好功能丰富，包括检定、存储及查询功能。 装置采用240＊128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种指针式和数字式万用表、工频电表（电压表、电流表、频率表、电阻表）的基本误差。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 输出容量　20VA；3．2 交流电流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A输出容量　20VA

海西多功能三相电能表现场校验仪-实力厂家

海西三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动潜动时差在自动方案中可以您根据需要自己选择.数据校验完成后界面会出现 “存储OK”的字样您如果需要存储按“OK”键； 在分流器为“否”时有功率显示 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的满电压0.01％Ib做的在做之前先对黑标升满电压50％Ib对完之后再升满电压0.1％Ib记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲则起动合格；否则不合格；4、潜动：电压分别加1.1Un 0.8Un在不少于20min时间内电能表不应有脉冲输入。在做之前先对黑标升满电压50％Ib对完之后再分别升1.1 Un和0.8 Un如果在1200s内时间内没有脉冲则潜动合格； 否则不合格。

海西三相标准功率源 功率校准功率校准在校准完交流电压、交流电流后进行。以A相电压100V档、电流5A档为例，按“SEL”键选择被校准电量为功率，如图12。按“▼”键使电流档位框凸起，按“?”、“?”键选择档位至5A，电流档位框内显示“5”。再按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，电压档位框内显示“100”。把功率源的电压和电流接入本表及更高等级的标准功率表，升三相电压和电流至100V和5A，将功率源的电流对电压相角设为60o，此时两块表的功率读数约为250W（误差不大于±10％），在“测量值”栏下显示出Pa、Pb、Pc的实测值。将光标移至Pa位置，在“标准值”栏下的Pa框内输入标准表数值，按“OK”键一次，屏幕左边出现“OK”约一秒后消失，此时表示Pa 100V/ 5A档已校准。同理移动光标至Pb、Pc位置，按上述步骤实现电流档位（A）： 0.1 电压档位（V）： 100 OK: 校准确认 0-9：输入标准值 图13 5.7.3电压相位校准指三相电压间相位角（Uca、Uab、Ubc）的校准，如图13。以100V档Uc–Ua相角校准为例，按“SEL”键选择被校电量为相位，在Ua、Ub、Uc输入端并联输入同一电压，按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，升电压至附近，“测量值”栏下显示∠Uca、∠Uab、∠Ubc相角。移动光标至标准值栏对应∠Uca处，按“OK“键，屏幕左边出现“OK”约一秒后消失，表示Uca 100V档已校准。同理可完成Uab100V档、Ubc100V档及其他档位的校准。5.7.4直流校准直流校准指本表内所有直流测量（包括大直流测量和变送器输出小直流的测量）的校准。 直流校准分为零位校准和满度校准，先零位校准再满度校准。满度校准与交流电压校准方法一致。零位校准只在直流电压和直流电流状态有效。

<海西>天正华意电气设备有限公司 海西多功能三相电能表现场校验仪-实力厂家

海西三相标准功率源 交流仪表半自动检测在仪表校验子菜单（图8）中按“1”后，显示如图9。图的上半部分用于输入被检仪表的额定值、上限值（上限值是指超过额定值的校验点。不校或没有上限值这一校验点时，该栏全输“0”）、一次值（没有变比时，该栏全输“0”）、二次值、计量单位、等级和均匀校验点数。下半部分用于选择被检仪表的表类(分为指示和数显两种)和表型。进入校验界面光标默认在表型选择位置，按“1～5”键选择所校仪表的表型(分为交流电压、交流电流、直流电压、直流电流和频率表)，在表型选择位置左方显示的“～U”表示当前被校仪表类型为交流电压表。再按“▲”、“▼”键移动光标至上半部分输入各种信息，按“?”键选择被校仪表单位（注意：若输入额定值小于、等于4V（4000mV）时，装置自动在200mV～4000mV量程范围内切换，并且电量从mV输出端输出；若输入额定值大于4V（4000mV）时，装置自动在20V～1000V量程范围内切换，并且电量从V输出端输出；若输入额定值小于、等于40 mA（40000 uA、0.04A）时，装置自动在2mA～40mA量程范围内切换，并且电量从uA、mA输出端输出。若输入额定值大于40mA（40000uA、0.04A）时，装置自动在0.2A～20A量程范围内切换，并且电量从A输出端输出。由于交直流大小电压、电流分不同的输出端，因此请注意接线）。交流电流表、直流电压表、直流电流表的校验操作方法与交流电压表类似。例如校验一块0.5级10kV/100V额定电压为10kV；5分格的指示交流电压表。具体操作分输入仪表参数信息、校验、存储。

海西三相标准功率源 三相交直流程控标准标准功率源采用表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 可校验各种型号单、三相电能表。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。具有谐波输出、电流正反向、逆相序、手动或自动换挡智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 电压、电流、相位试验点丰富，便于操作。 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

海西三相标准功率源 频率表半自动校验在图9中按“5”键，选择仪表类型为频率表，此时屏幕上部显示频率信息输入栏。 把光标切到相应信息栏目，输入数值即可。按“▲”、“▼”键，切到“频率范围”栏时，按“?”键可在“45～55Hz”、“46～54Hz”、“47～53Hz”、“48～52Hz”、“49～51Hz”等频率范围中选择；“基值”是计算误差时的分母值（设被检频率表的频率范围45～55HZ，基值可能是55-45＝10，也可能是50）；在校验点数栏输入校验点数，完成输入后按“OK”键，显示如图12所示。如果出现错误提示，可重新输入正确参数后再按“OK”键。“?：下降”表示当前处于上升试验状态，按“?”键则变为下降试验状态，上升、下降状态可来回切换。电压值 下降 ? ：存储 图12以45～55Hz频率表，校验点数为11为例，输入上述参数后按“OK”键装置自动进入分格点，频率值输出在差点标准值的0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二点的校验，光标在第二点位置，装置频率值输出在差第二点标准值0.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二点误差。依此类推上升完成一个校验点(55Hz) 校验后，装置频率值输出至55.25Hz位置，装置自动进入做下降误差状态，用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个校验点，按“OK”键示此点误差，同时显示变差；然后装置自动进入倒数第二点（即54Hz）的校验，光标在倒数第二点位置，装置频率值输出至54.25Hz位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

海西多功能三相电能表现场校验仪-实力厂家

海西三相标准功率源 操作方法操作者在使用本仪器时，注意触及屏幕的力度，不要用力过大，损坏触摸屏。面板上的功能键介绍：键盘上的按钮可以实现不同的功能，仪器可以转到下面几个界面： 设置键，用于设置电源的状态，包括三相四线、三相三线、单相等，设置三相或单相电压、电流输出的额定值，设置被校电表参数，以及谐波次数、含量、谐波相位，它是通过连续按下 切换不同参数界面。 试验点键 ，包含了常用的电压、电流、功率因数试验点。 调节键，对电源三相电压电流的任意一相或全部输出的幅度、相位、功率因数、频率进行调整。 ：方案键，确定电能表校验试验点的试验方案。 校表键，根据检定方案校验电能表。【UI】：命令三相交流电压电流升输出或关闭，是三相交流电压电流输出的总开关。 ：A相电压输出开关。【U2】：B相电压输出开关。【U3】：C相电压输出开关。 A相电流输出开关。【I2】：B相电流输出开关。【I3】：C相电流输出开关。【DC：进入直流电压电流控制界面【U】：直流电压输出开关【I】：直流电流输出开关 数字输入键。 在参数输入时，作用是小数点；在 界面，是触摸屏校准键。 删除键，删除不需要的数据或选中的某一次谐波。 保存键，保存输入的数据和校验电能表的结果。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面

---
